A Qualitrans apresenta a linha de Acoplamentos de Precisão GGS, desenvolvida especificamente para aplicações críticas que não admitem variações de movimento. O grande diferencial deste modelo é a sua usinagem rigorosa, que proporciona a “FOLGA ZERO” exigida em sistemas de alta tecnologia, como encoders, tacogeradores, fusos de esferas e fusos de velocidade e posição controladas.

O conjunto foi projetado para entregar excelentes propriedades mecânicas e suportar altos torques. É composto por cubos metálicos e um elemento elástico em poliuretano de alta resistência (dureza de 98 ShA), que atua de forma eficiente na absorção de vibrações indesejadas. Para se adequar perfeitamente ao peso e à exigência do seu projeto, os cubos são fabricados em dois materiais distintos:

• Em Alumínio: Disponível para os tamanhos 14 a 38.
• Em Aço: Disponível para os tamanhos maiores, de 42 a 75.

Nossa linha abrange uma ampla gama de tamanhos, iniciando nos compactos modelos GGS 7 e GGS 9 até o robusto GGS 75, atendendo a diversas necessidades dimensionais e de força:

• Capacidade de Furação: Atendem a eixos com furos máximos que variam de meros 7 mm até 95 mm.
• Torque e Rotação: Operam com ampla capacidade, suportando torques de 2 Nm a 1.800 Nm. Graças à sua exatidão de usinagem, os modelos menores são capazes de operar em altíssimas velocidades, atingindo até 16.000 rpm, enquanto os maiores alcançam até 3.000 rpm.
• Tolerância a Desvios: Mesmo com a exigência de precisão, o design do conjunto permite a absorção de pequenos desvios admissíveis angulares (X), axiais (Y) e radiais (Z).

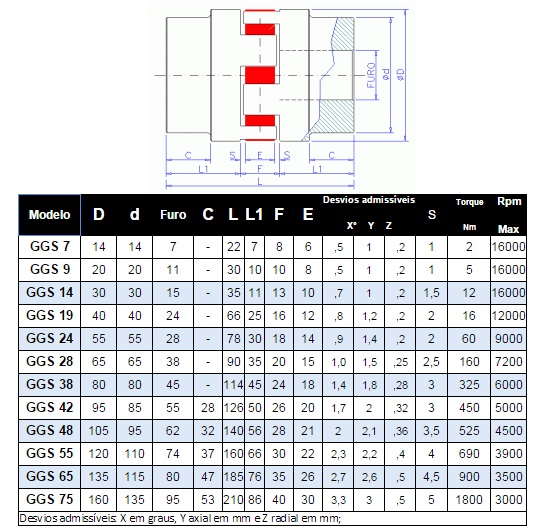

Para verificar a tabela completa com todas as dimensões externas (como os diâmetros e comprimentos) e os desvios específicos suportados por cada modelo, acesse a nossa Ficha Técnica.
