A Qualitrans apresenta a linha de Acoplamentos Diesel-GDF, desenvolvida especificamente para a aplicação direta no volante de motores estacionários. Este acoplamento possui uma construção robusta para suportar as vibrações inerentes aos motores a combustão, sendo formado por buchas de borracha e pinos de aço, que são montados em um cubo e uma flange usinados em ferro fundido.

O sistema é projetado para fixação no padrão SAE, e a sua própria nomenclatura facilita a identificação, pois indica a medida nominal da flange em polegadas. Como exemplo, o modelo GDF 215.11 representa um acoplamento dimensionado para um motor equipado com uma flange de 11 polegadas (314,30 mm). A linha GDF oferece excelente compatibilidade com os motores a diesel dos principais fabricantes do mercado, como Caterpillar, Cummins, MWM, Mercedes e Scania. Oferecemos uma ampla gama de modelos, que vão desde a série 215.08 até a robusta 410.18, dimensionados para suportar altas exigências de transmissão:

• Capacidade de Furação: Atendem a eixos com diâmetros máximos (cota “d”) que variam de 93 mm a 195 mm.
• Torque e Rotação: Operam de forma segura com torques que vão de 1.320 Nm a 8.730 Nm, alcançando rotações máximas entre 1.650 rpm e 3.150 rpm, dependendo do tamanho do acoplamento escolhido.

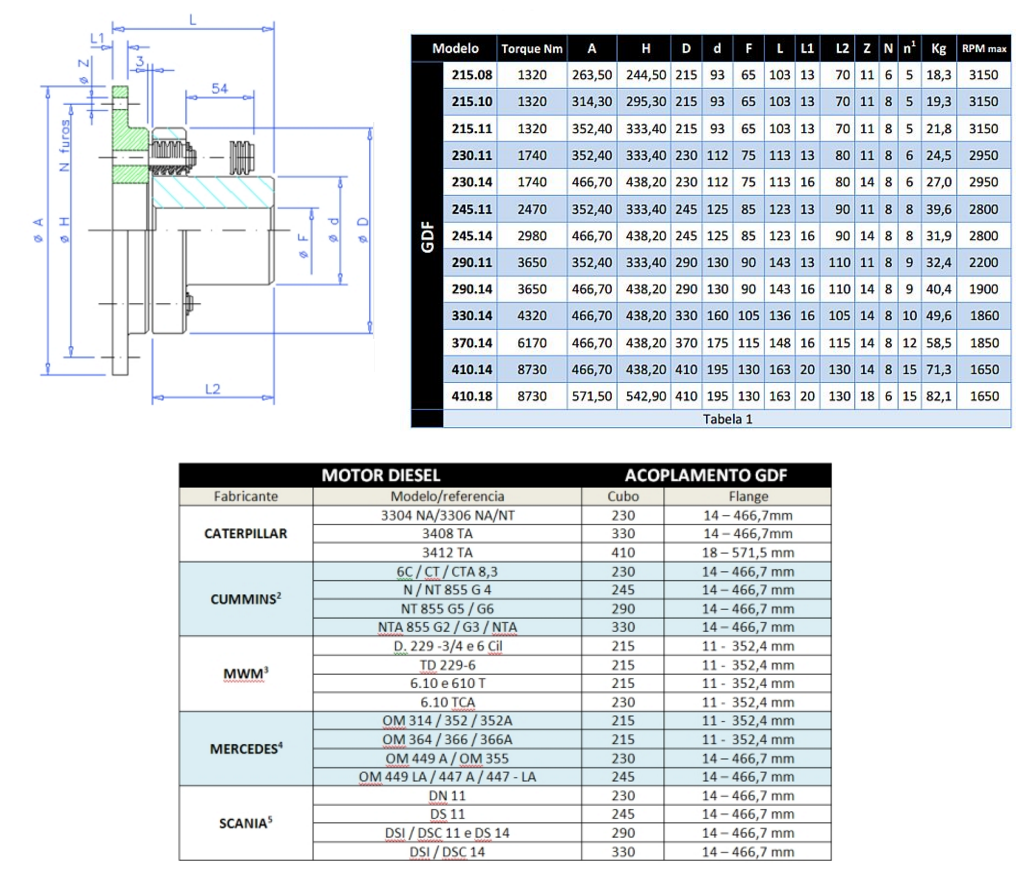

Para verificar as tabelas completas contendo todas as cotas dimensionais, pesos, e consultar a tabela de referência cruzada indicando o modelo de acoplamento exato para a série do seu motor, acesse a nossa Ficha Técnica.
