A Qualitrans apresenta a linha de Acoplamentos de Alto Torque-GSN, projetada para entregar o máximo de eficiência na sua transmissão. O conjunto possui uma construção robusta e confiável, sendo composto por dois cubos usinados em ferro fundido nodular e um elemento elástico fabricado em poliuretano. Graças a esta forma construtiva otimizada, o acoplamento garante um excelente rendimento em relação aos torques exigidos pelo maquinário. Além da força, o modelo dispõe de ótimas qualidades flexíveis, sendo altamente eficaz na compensação de deslocamentos axiais, radiais e angulares.

Nossa linha atende a uma ampla gama de exigências industriais, abrangendo desde o modelo mais compacto GSN 50 até o robusto GSN 300:

• Capacidade de Furação: Suportam eixos com furações máximas que variam de 25 mm até 162 mm.
• Torque e Rotação: Operam com elevada capacidade de força, suportando torques que vão de 61 Nm a impressionantes 17.550 Nm. Dependendo do tamanho selecionado, o conjunto pode alcançar rotações máximas que variam de 1.550 rpm até 9.500 rpm nos modelos menores.
• Tolerância a Desvios: O sistema suporta desvios admissíveis angulares de até 2,0º (X), axiais de até 5,0 mm (Y) e radiais de até 1,8 mm (Z), garantindo a proteção e o bom funcionamento dos eixos acoplados.

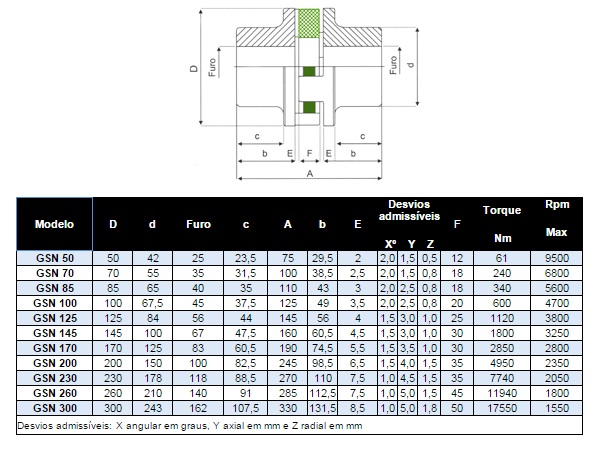

Para verificar a tabela completa com todas as dimensões externas (como os diâmetros D e d), comprimentos e tolerâncias específicas de cada modelo, acesse a nossa Ficha Técnica.
